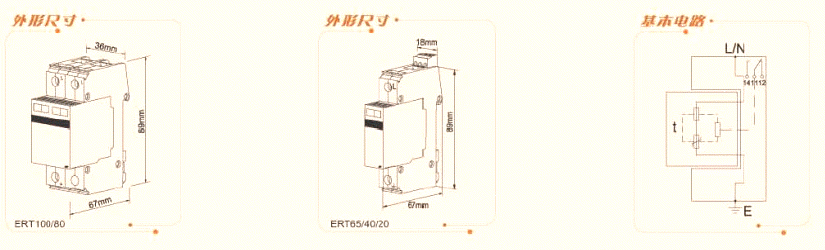

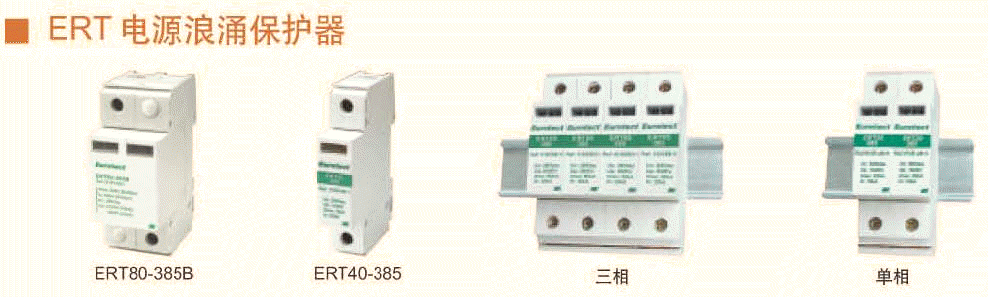

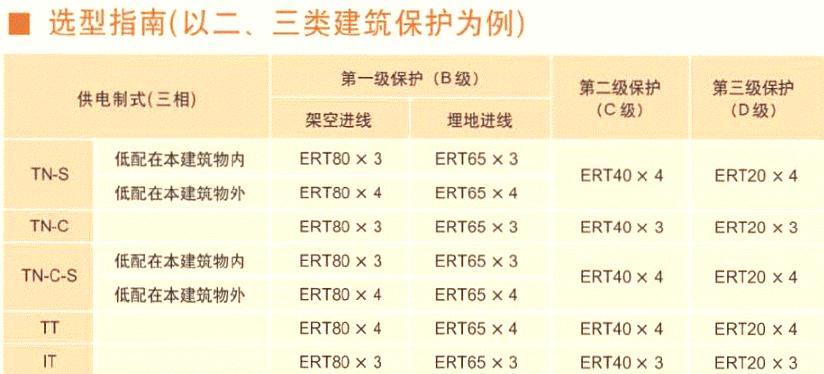

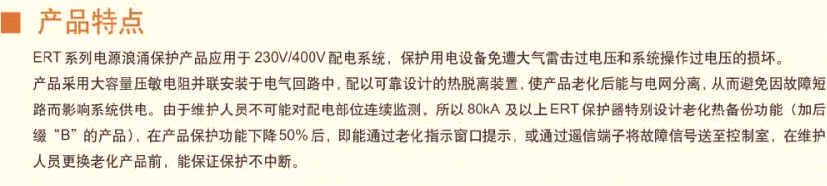

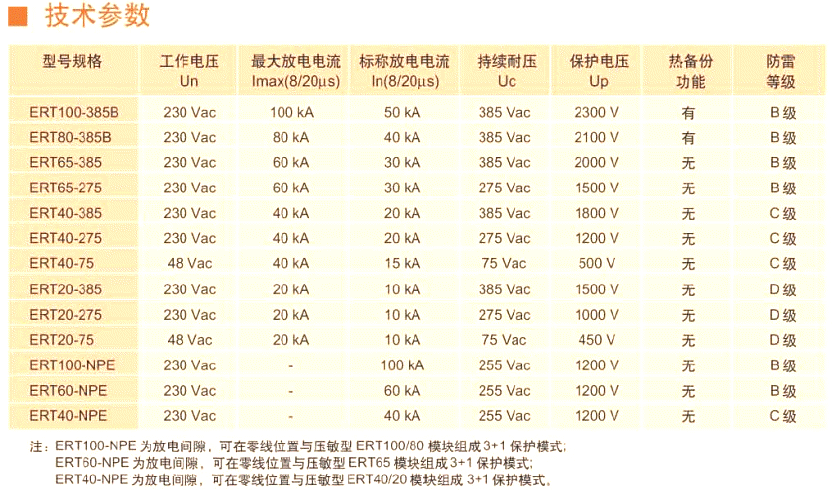

ERT 系列电源浪涌保护器产品资料下载

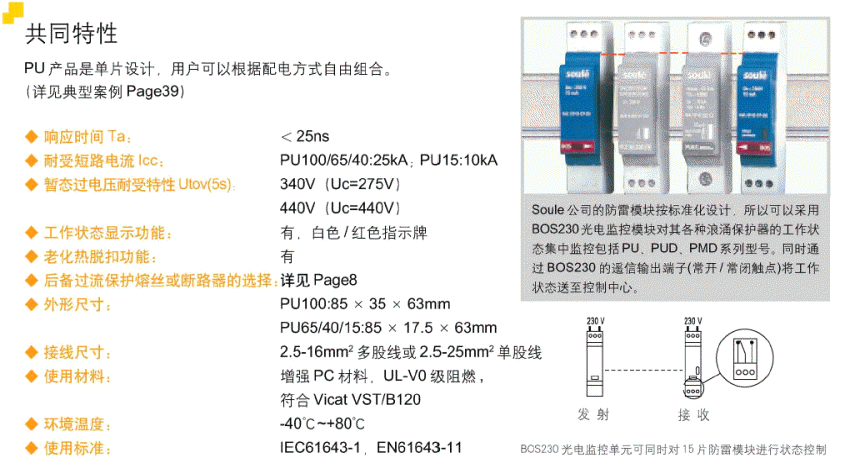

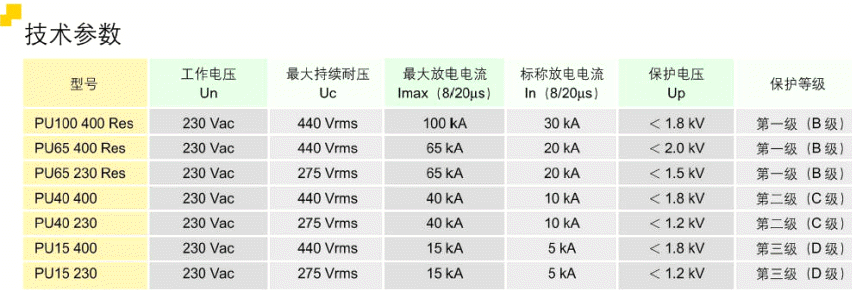

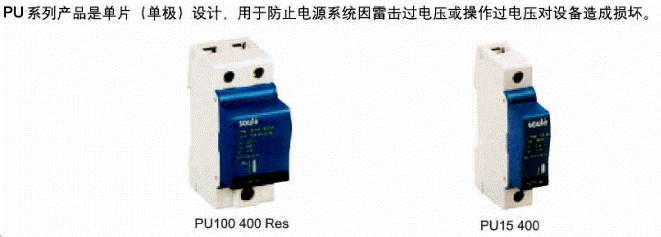

PU 系列电源浪涌保护器(整体式)资料下载

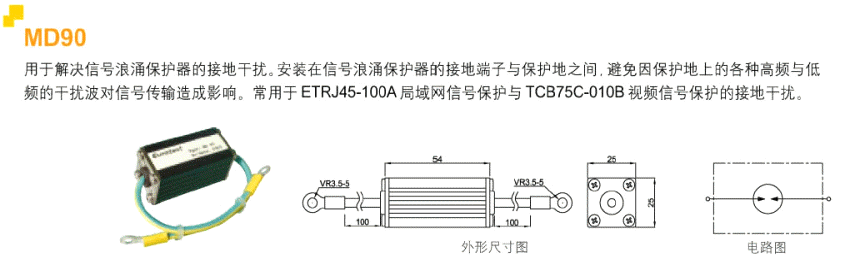

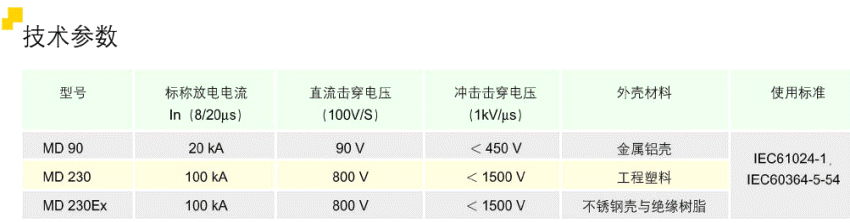

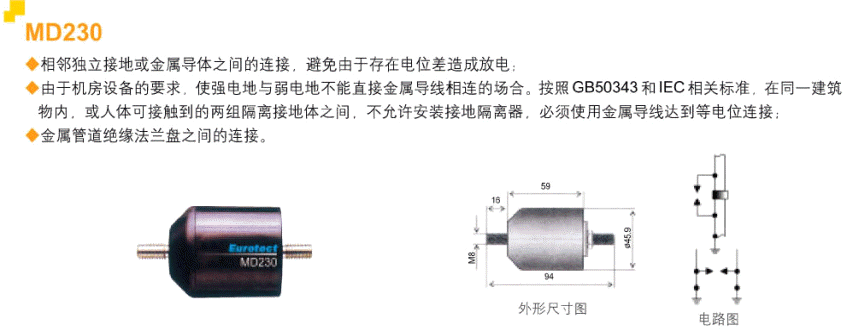

MD 系列接地等电位隔离器, MD90  MD230  (资料下载




SI系列双绞线式信号保护器

型号 SI-006TR1 SI-012TR1 SI-024TR1 SI-048TR1 SI200TR1

额定电压 6V 12V 24V 48V 120V
动态电压(1kV/μs) ≤12V ≤30V ≤50V ≤100V ≤300V
最大放电电流(8/20μs)

10kA

频宽

≤2MHz

≤1MHz 用于通信系统、计算机系统以及自动控制回路系统

FMRJ11系列及ETRJ45系列计算机网络避雷器

型号 FMRJ11-180A FMRJ11-100A FMRJ11-050A ETRJ45-100A

额定电压 120VDC 48VDC 24VDC 5VDC
动态电压(1kV/μs) ≤300V ≤100V ≤50V ≤10V
最大放电电流(8/20μs)

3000A

500A
频宽(插入损耗) 1MHz (≤-0.5dB) 2MHz (≤-0.5dB) 100MHz (≤-3dB)
杂散电容

<100PF

<30PF
响应时间

10ns

1ns

TC系列高频馈线

型号频宽 (MHz) 阻抗 (Ω)最大放电电流
(8/20μs)kA
接口标准英制(公制) 功率(W) 动态残压1kV/μs
TCB50C-130B0-2000 5020 BNC <300 <600V
TCN50C-130C0-2000 5020 N(L16) <300 <600V
TCF75C-130B0-2000 7520 F(FL10) <300 <600V
TCU50C-130B0-650 --20 UHF(SL16) <300 <600V
TCN-900800-1000 5060 DIN 7/16 <1000 <150V
TCN-18001700-1900 5060 DIN 7/16 <1000 <150V
TCN-2000800-2000 5060 DIN 7/16 <1000 <150V

TC高频馈线避雷器用于保护微波、移动机站、卫星接收设备的保护,驻波比SWR:≤1.2,插入损耗≤-0.15dB。

同轴电缆避雷器

型号频宽(MHz) 阻抗(Ω) 最大放电电(8/20μs)kA接口标准英制(公制) 信号
电流
动态残压
1kV/μs
TCB75C-010B40 75 10BNC 200mA <16V
TCS75C-482 75 10SMB 200mA <70V

TC同轴电缆信号避雷器主要用于闭路电视监控系统的视频过压保护以及通信基站传输专线保护。
