AM3-D系列电涌保护器每位(1pole)具备2路电涌保护能力，每位的最大放电电流10kA；适用于供电系统的末级保护，依据不同的电源电压可选择各种相应的规格。
220V工频 选用 AM3-05D-220
100V工频 选用 AM3-05D-110
48-75VAC/DC 选用 AM3-05D-75
|
专利产品，仿冒必究！专利号：200420050442.9 |
|
高能电涌保护
1位(pole)两路电涌保护
单模块放电电流10kA |
失效检测指示
标准模块化35mm导轨安装
内置过热断路装置 |
|
|
. |
|

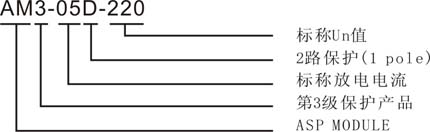

命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参 数 |
|
|
AM3-05D-220
|
AM3-05D-110
|
AM3-05D-75 |
|
SPD端口 |
一端口
|
一端口
|
一端口 |
|
SPD类别 |
复合型
|
复合型
|
复合型 |
|
电源系统 |
220V
交流单相 |
110V
交流单相 |
75V
交流单相 |
|
额定电压
Un
|
220V
|
110V
|
75V |
|
最大持续运行电压 Uc
|
320V
|
130V
|
90V |
|
标称放电电流 In(8/20μs) |
5kA
|
5kA
|
5kA |
|
最大放电电流 Imax(8/20μs)
|
10kA
|
10kA
|
10kA |
|
保护水平
Up
|
700V
|
500V |
450V |
|
断路装置 |
|
温度保险丝
|
内置 |
|
机械性能 |
|
失效指示 |
绿色:正常
红色:失效 |
|
连接导线
|
1-2.5mm2 |
|
安装 |
35mm标准导轨(EN50022/DIN46277-3) |
|
工作环境温度 |
-40/85 oC |
|
外壳材料 |
符合UL94V-0 |
|
外壳保护等级 |
IP30 |
|
|
. |
|
产 品 适 用 范 围 |
|
设备端末级保护
需要带LED失效指示的设备末级保护
对安装空间要求较小的场所设备末级防护 |
|
|
. |
|

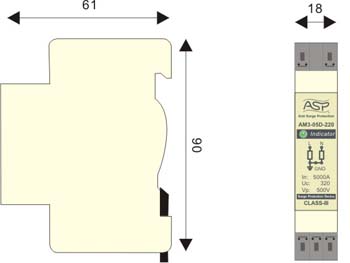

产 品 尺 寸 |
|
|
|
. |
|

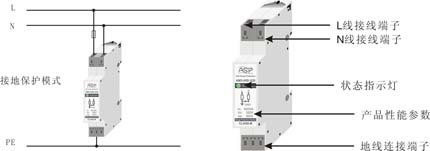

安 装 示 意 图 |
|
|
|
|
|
AM-DC系列模块化限压型直流电源电涌保护器
|
|
|
AM系列直流电源电涌保护器具备大的雷电流泄放能力，每位的最大放电电流10kA，适用于直流供电系统的末级保护，依据不同的直流电源电压可选择各种相应的规格。
06-24VDC
选用 AM-24DC
24-48VDC 选用 AM-48DC
48-75VDC 选用 AM-75DC
-
高能电涌保护
-
单模块放电电流10kA
-
失效检测指示
-
遥信报警接口（AM-**DC-S）S后缀
|
-
标准模块化35mm导轨安装
-
可插拔更换防雷模块
-
内置瞬间过流断路装置
-
内置过热断路装置
|
|
|
. |
|
命名规则 |
|
 |
|
. |
|
产品性能参数 |
|
|
AM-24DC
|
AM-48DC
|
AM-75DC |
|
SPD端口 |
一端口
|
一端口
|
一端口 |
|
SPD类别 |
限压型
|
限压型
|
限压型 |
|
电源系统 |
直流供电系统或低压交流供电系统 |
|
额定电压 Un
|
24V DC
|
48V DC
|
75V DC |
|
最大持续运行电压 Uc
|
30V DC
|
65V DC
|
85V DC |
|
标称放电电流
In(8/20μs) |
5kA
|
5kA
|
5kA |
|
最大放电电流
Imax(8/20μs)
|
10kA
|
10kA
|
10kA |
|
保护水平 Up
|
120V
|
200V |
250V |
|
断路器装置
|
|
内部过热断路器 |
内置 |
内置 |
内置 |
|
内部电路过流断路装置 |
内置
|
内置
|
内置 |
|
遥控报警信号 |
常开/常闭触点端子(可选) |
|
失效指示
|
亮:正常 熄灭:失效 |
|
连接导线
|
4-16mm2 |
|
安装 |
35mm标准导轨(EN50022/DIN46277-3) |
|
工作环境温度 |
-40/85 oC |
|
外壳材料 |
符合UL94V-0 |
|
外壳保护等级 |
IP20 |
|
|
. |
|
产品适用范围 |
|
直流配电屏
直流供电设备
直流配电箱
电子信息系统柜(如消防机房直流线路) |
|
|
. |
|

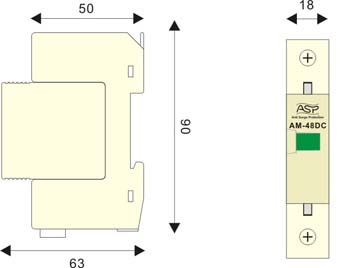

产品尺寸 |
|
|
|
. |
|

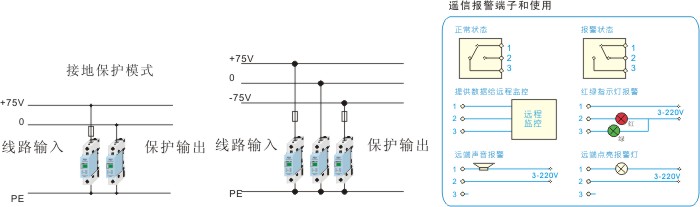

安装示意图 |
|
 |
|
|
|
ASafe模块化电源电涌保护器
|
|
|
ASafe电压开关型系列一级模块化电源防雷器是依据IEC电源防雷器的标准
和GB标准设计应用于电源供电系统第一级的防雷保护产品，产品为标准35mm导轨式安装方式。
ASafe电压开关型系列模块化电源防雷器
具备很高的雷电流泄放能力，单模块冲击电流最大可达
50kA，可防范直击雷在内的各种电涌，应用于雷击风险较高地区的设备系统的电源第一级防雷，可组
合用于单相/三相供电线路。 ASafe电压开关型无续流、避免普通间隙式SPD浪涌过后灭弧瞬间掉电问题，同时无漏电流(或极小)。
-
泄放能量大
-
无漏电流
-
无续流
-
模块化安装
-
安全系数高
-
使用寿命长
-
抗环境能力强
-
电压保护水平小于2000V
|
|
. |
|
命 名 规
则 |
|
 |
|
. |
|
产 品 性
能 参 数 |
|
型号 |
ASafe-15
|
ASafe-25
|
ASafe-50
|
ASafe-NPE |
|
SPD端口
|
一端口 |
|
SPD类别
|
电压开关型 |
|
电源系统 |
TT-TN-IT |
|
额定电压 Un
|
220V |
|
最大持续运行电压 Uc |
320V |
|
绝缘阻抗
|
>100M ohm |
|
冲击电流
Iimp(10/350μs)
|
15kA |
25kA |
50kA |
50kA |
|
最大放电电流
Imax(8/20μs)
|
100kA
|
140kA
|
180kA
|
- |
|
保护水平 Up
|
2000V |
|
机械性能 |
|
尺寸 |
参见尺寸图 |
|
连接导线
|
6-35mm2 |
|
安装
|
35mm标准导轨(EN50022/DIN46277-3) |
|
工作环境温度
|
-40/85 oC |
|
外壳材料
|
符合UL94V-0 |
|
外壳保护等级
|
IP20 |
|
|
. |
|
产 品 适
用 范 围 |
|
建筑物内总配电屏
建筑物内架空输入的配电箱
室外配电柜/配电箱 |
|
|
. |
|

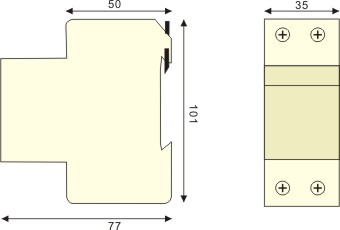

产 品 尺
寸 |
|
|
|
. |
|

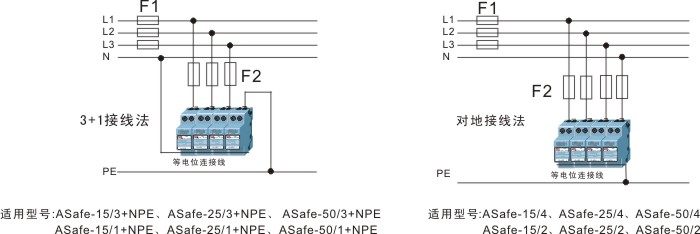

安 装 示
意 图 |
|
|
|
|
|

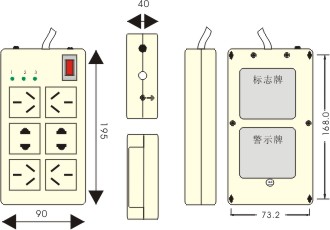

A6系列插座式电源电涌保护器
|
|
|
A6系列插座式电源防雷器依据国家标准设计，用于设备端第三级电源过电压保护，此级防雷器采用共模、差模防雷模式，插座式配置将防雷器与电源插板完美组合，RFI/EMI滤波电路及级间协调电感受器，可吸收射频/电磁干扰等线路浪涌，延长设备正常工作寿命，降低长期运行成本。
|
 通过中国国家强制性产品3C认证。 |
-
电源防雷保护
-
信号防雷保护
-
过流、过载保护
-
线路过热自动保护
-
电源指示
-
防雷保护状态智能指示
|
-
错相及接地状态智能指示
-
EMI/RFI噪声抑制
-
110~300V超宽工作电压范围
-
5000次插拔无故障
-
积木式标准插孔模块
-
两种灵活、可靠的接地方式
-
带独立接地螺丝
|
|
|
. |
|

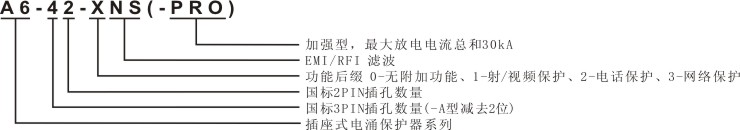

命名规则 |
|
 |
|
. |
|
产品性能参数 |
|
型号
|
A6-42-0NS-PRO |
A6-42-0NS |
|
SPD端口
|
两端口
|
两端口 |
|
SPD类别 |
限压型/组合型 |
限压型/组合型 |
|
额定电压 Un |
250V |
250V |
|
最大持续运行电压 Uc
|
320V
|
320V |
|
额定负载电流
|
10A
|
10A |
|
额定功率
|
2000W
|
2000W |
|
标称放电电流
In(8/20μs)
|
20kA |
10kA |
|
最大放电电流
Imax(8/20μs)
|
30kA
|
20kA |
|
保护水平 Up 共模 |
<1000V
|
<1000V |
|
RFI/EMI 滤波 |
15k-20MHz 4-40dB |
|
断路装置 |
|
过热保护
|
温度保险丝 |
温度保险丝 |
|
过流/过载保护
|
过载断路器 |
|
|
机械性能 |
|
|
10A/250V 3芯;
6英尺长 |
|
失效指示 |
绿色:正常 熄灭:失效 |
|
输出
|
国标3P/国标2P |
|
安装 |
墙面蝴蝶孔固定或水平固定（放置） |
|
工作环境温度 |
-40/85 oC |
|
外壳材料 |
符合UL94V-0 |
|
外壳保护等级 |
IP30 |
|
|
. |
|
产品适用范围 |
|
弱电机房环境：计算机机房设备、监控机房设备、消防机房设备、电话机房设备、其它弱电类机房设备
办公环境：电脑、传真机、复印机、其它办公用电设备
家庭环境：电视机、投影机、家庭音响、家用电脑、电话机、拨号网络设备 |
|
. |
|
产品尺寸 |
|
|
|
|
|
DB系列控制线路电涌保护器
|
|
|
DB系列防雷器依据IEC的标准而设计，分为D型（串行口）接口9针、25针两个系列，为RS232、
RS485/422、有线遥感、遥测、遥控等到采用9针和25针等D型接口的设备提供线线间、线地间的雷击
及其它浪涌保护，安装便捷，无需维护，反应速度皮秒级，可充分保护采用最新半导体器件的设备。
9针RS232保护 DB09-V24/9
9针RS485/422保护 DB09-V11/9
25针RS232保护 DB25-V24/25
25针RS485/422保护
DB25-V11/25
-
通讯线路电涌过电压保护
-
放电电流1000A
-
高速反应（10-12秒级）
-
双向D型9针或25针接口
-
1M高传输频率
-
微插入损耗
<0.2dB
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
DB09-V11/9 |
DB09-V24/9 |
DB25-V11/25
|
DB25-V24/25 |
|
典型适用系统
|
RS485/422
|
RS232
|
RS485/422
|
RS232 |
|
最大持续运行电压 Uc
|
6V
|
12V
|
6V
|
12V |
|
限制电压
|
9V
|
18V
|
9V
|
18V |
|
标称放电电流
In(8/20μs)
|
500A
|
500A
|
500A
|
500A |
|
最大放电电流
Imax(8/20μs)
|
1000A
|
1000A
|
1000A
|
1000A |
|
额定负载电流 IL
|
500mA
|
500mA
|
500mA
|
500mA |
|
保护线路(DB接口) |
1-9
|
1-9
|
1-25
|
1-25 |
|
最大传输频率
|
1Mbps
|
1Mbps
|
1Mbps
|
1Mbps |
|
插入损耗
|
<0.2dB
|
<0.2dB
|
<0.2dB
|
<0.2dB |
|
反应速度 |
10-12秒 |
10-12秒 |
10-12秒 |
10-12秒 |
|
失效机制 |
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
安防系统：遥测线路、遥控线路、通讯线路
工业控制系统：遥测线路、遥控线路、通讯线路 |
|
. |
|

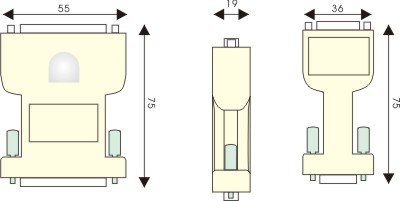

产 品 尺 寸 |
|
|
|
. |
|

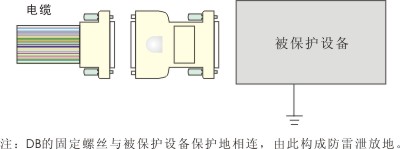

安 装 示 意 图 |
|
|
|
|
|

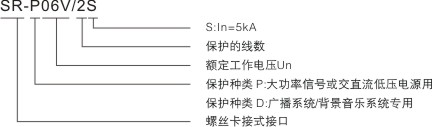

SR-P(D)/2S系列大功率控制线路电涌保护器
|
|
|
SR-P(D)/2S系列模块化低压电源电涌保护器是依据IEC电涌保护器的标准设计。
适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定
卡接式接口，可保护1-2条线路。
产品是模块化35mm导轨安装安装方式，安装维护极为便捷。
SR-P**/2S系列标称放电电流可达5kA，额定负载电流不得超过1.5A,采用两级串联式，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。
SR-D**/2S系列标称放电电流可达5kA，额定负载电流可达到10A，适合广播系统/背景音乐功放输
出端的电涌保护。
 通过欧洲CE认证。
-
模块化标准35mm导轨安装
-
低压线路电涌保护
-
干扰吸收
-
最大放电电流10kA
-
可保护高达10A负载电流的信号线路
-
高速反应（10-12秒级）
-
螺丝卡接式
-
多种保护额定电压选择
-
可保护一对信号线路
|
|
. |
|

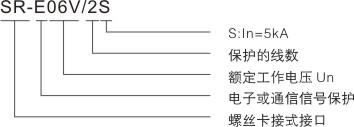

命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
SR-P12V/2S |
SR-P24V/2S |
SR-P48V/2S
|
SR-D120V/2S |
SR-D200V/2S |
|
SPD端口 |
两端口 |
两端口 |
两端口 |
两端口 |
两端口 |
|
SPD类别 |
组合型 |
组合型 |
组合型 |
组合型 |
组合型 |
|
额定电压 Un |
12V |
24V |
48V |
120V |
170V |
|
额定负载电流 IL |
1.5A |
1.5A |
1.5A |
10A |
10A |
|
最大持续运行电压 Uc |
15V |
30V |
52V |
150V |
230V |
|
标称放电电流
In(8/20μs) |
5kA |
5kA |
5kA |
5kA |
5kA |
|
最大放电电流
Imax(8/20μs) |
10kA |
10kA |
10kA |
10kA |
10kA |
|
限制电压 |
80V |
80V |
80V |
200V |
300V |
|
连接导线 |
1-2.5mm2 |
1-2.5mm2 |
1-2.5mm2 |
1-2.5mm2 |
1-2.5mm2 |
|
外壳防护等级
|
IP30 |
IP30 |
IP30 |
IP30 |
IP30 |
|
外壳材料 |
符合 UL94 V-0 |
|
|
. |
|
产 品 适 用 范
围 |
|
安防系统：遥测线路、遥控线路、通讯线路
工业控制系统：遥测线路、遥控线路、通讯线路
小功率直流电源线路电涌保护、广播系统/背景音乐系统(仅SR-D)
其它信号电流较大的控制系统 |
|
. |
|

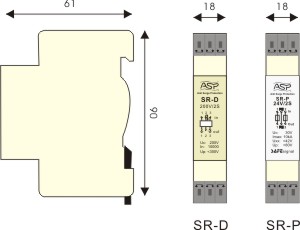

产 品 尺 寸 |
|
|
|
. |
|

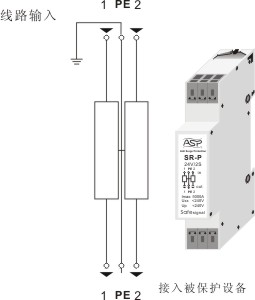

安 装 示 意 图 |
|
|
|
|
|

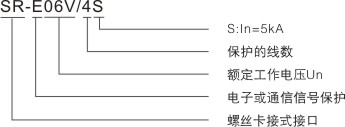

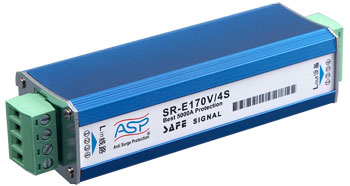

SR/4S系列控制线路电涌保护器
|
|
|
SR系列通讯专线电涌保护器是依据IEC通讯电涌保护器的标准设计用于通讯专线设备的防雷保护
产品，产品的接口形式为标准螺丝卡接式接头，可以保护1对或2对通讯专线线路，安装维护极为方便，
标称放电电流可达5kA，反应时间为皮秒级，可充分保护采用最新半导体器件的设备，针对不同的线路
选择最适当的限制电压。
(可配合FCS01/04
用于35mm导轨安装或挂墙固定)
-
通讯线路浪涌过电压保护
-
干扰吸收
-
最大放电电流10kA
-
高速反应(10-12秒)
-
螺丝卡接式
-
多种保护额定选择
-
可保护两对信号线路
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
SR-E06V/4S |
SR-E12V/4S |
SR-E24V/4S |
SR-E48V/4S |
SR-E170V/4S |
|
SPD端口 |
两端口 |
两端口 |
两端口 |
两端口 |
两端口 |
|
SPD类别 |
组合型 |
组合型 |
组合型 |
组合型 |
组合型 |
|
额定电压 Un |
6V |
12V |
24V |
48V |
170V |
|
额定负载电流 IL |
500mA |
500mA |
500mA |
500mA |
500mA |
|
最大持续运行电压 Uc |
8V |
15V |
30V |
58V |
230V |
|
标称放电电流
In(8/20μs) |
5kA |
5kA |
5kA
|
5kA
|
5kA |
|
最大放电电流
Imax(8/20μs)
|
10kA
|
10kA
|
10kA
|
10kA
|
10kA |
|
限制电压
|
15V |
30V |
42V |
80V |
240V |
|
最大传输速率
|
2Mbps |
|
插入损耗 |
<0.1dB |
|
连接导线 |
1-2.5mm2 |
|
外壳防护等级
|
IP30 |
|
失效机制 |
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
安防系统：遥测线路、遥控线路、通讯线路
工业控制系统：遥测线路、遥控线路、通讯线路
消防系统：遥测线路、遥控线路、通讯线路
其它控制系统：遥测线路、遥控线路、通讯线路 |
|
. |
|

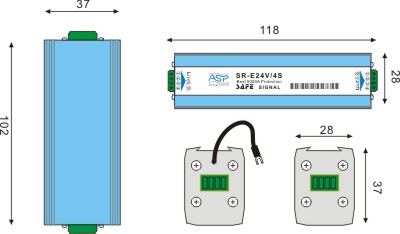

产 品 尺 寸 |
|
|
|
. |
|

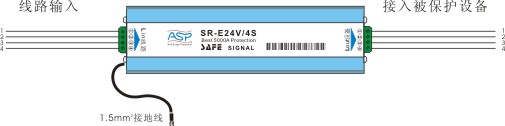

安 装 示 意 图 |
|
|
|
|
|

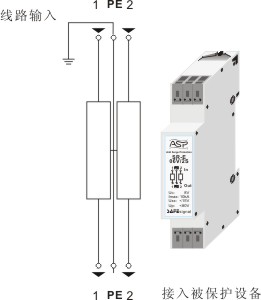

SR/2S系列控制线路电涌保护器
|
|
|
SR-E**V/2S系列模块化通信信号电涌保护器是依据IEC电涌保护器的标准设计。
适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定
卡接式接口，可保护1-2条线路。产品是模块化35mm导轨安装安装方式，安装维护极为便捷。
SR-E**V/2S采用两级串联式，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。
SR-E**V/2S系列标称放电电流可达5kA，额定负载电流不得超过0.5A。
通过欧洲CE认证。
-
模块化标准35mm导轨安装
-
通讯线路电涌过电压保护
-
干扰吸收
-
最大放电电流10kA
-
高速反应（10-12秒级）
-
螺丝卡接式
-
多种额定电压选择
-
可保护一对信号线路
|
|
. |
|
命名规则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号
|
SR-E06V/2S
|
SR-E12V/2S |
SR-E24V/2S |
SR-E48V/2S |
SR-E90V/2S |
SR-E170V/2S |
|
SPD端口 |
两端口
|
两端口
|
两端口
|
两端口
|
两端口
|
两端口 |
|
SPD类别
|
组合型
|
组合型
|
组合型
|
组合型
|
组合型
|
组合型 |
|
额定电压 Un
|
6V
|
12V
|
24V
|
48V
|
90V
|
170V |
|
额定负载电流 IL
|
0.5A |
0.5A
|
0.5A
|
0.5A
|
0.5A
|
0.5A |
|
最大持续运行电压 Uc
|
8V
|
15V
|
30V
|
58V
|
110V
|
175V |
|
标称放电电流
In(8/20μs)
|
5kA |
5kA |
5kA |
5kA |
5kA |
5kA |
|
最大放电电流
Imax(8/20μs) |
10kA |
10kA |
10kA |
10kA |
10kA |
10kA |
|
限制电压
|
15V
|
30V
|
42V
|
80V
|
160V
|
240V |
|
最大传输速率
|
2Mbps
|
2Mbps
|
2Mbps
|
2Mbps
|
2Mbps
|
2Mbps |
|
插入损耗
|
<0.1dB
|
<0.1dB
|
<0.1dB
|
<0.1dB
|
<0.1dB
|
<0.1dB |
|
外壳防护等级
|
IP30
|
IP30
|
IP30
|
IP30
|
IP30
|
IP30 |
|
失效机制
|
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
安防系统：遥测线路、遥控线路、通讯线路
工业控制系统：遥测线路、遥控线路、通讯线路
消防系统：遥测线路、遥控线路、通讯线路
其它控制系统：遥测线路、遥控线路、通讯线路 |
|
. |
|
产 品 尺 寸 |
|
|
|
. |
|

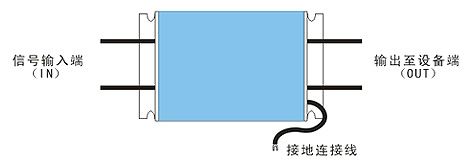

安 装 示 意 图 |
|
|
|
|
|
RJ11/45系列通讯线路电涌保护器
|
|
|
RJ11/RJ45系列通讯电涌保护器是依据IEC通讯电涌保护器的标准设计用于通讯线路的电涌保护产品，产品的接口形式为标准RJ11/45水晶接头，可以保护1对/2对/4对通讯线路。
安装维护极为方便。反应时间为皮秒级，可充分保护采用最新半导体器件的设备，针对不同线路
选择最适当的限制电压。 (可配合FCS01/04
用于35mm导轨安装或挂墙固定)
-
通讯线路电涌过电压保护
-
干扰吸收
-
放电电流10kA
-
高速反应（10-12秒级）
-
RJ11/45两用接口
-
多种保护等级选择
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号
|
RJ45-DDN/4S
|
RJ45-ADSL/4S
|
RJ45-ISDN/4S |
RJ45-TELE/2S |
|
SPD端口
|
两端口 |
两端口 |
两端口 |
两端口 |
|
SPD类别
|
组合型
|
组合型
|
组合型 |
组合型 |
|
额定电压
|
48V
|
110V
|
140V |
140V |
|
额定负载电流 IL
|
145mA
|
145mA
|
145mA |
145mA |
|
最大持续运行电压 Uc
|
58V
|
135V
|
160V |
160V |
|
标称放电电流
In(8/20μs)
|
5kA
|
5kA
|
5kA |
0.5kA |
|
最大放电电流
Imax(8/20μs)
|
10kA
|
10kA
|
10kA |
10kA |
|
限制电压
|
90V
|
220V
|
220V |
220V |
|
最大传输速率
|
10Mbps
|
10Mbps
|
10Mbps |
10Mbps |
|
插入损耗 |
<0.2dB
|
<0.2dB
|
<0.2dB |
<0.2dB |
|
保护线路(RJ11)
|
2,3,4,5
|
2,3,4,5
|
2,3,4,5 |
3,4 |
|
保护线路(RJ45)
|
3,4,5,6
|
3,4,5,6
|
3,4,5,6 |
5,6 |
|
外壳防护等级
|
IP20 |
IP20 |
IP20 |
IP20 |
|
失效机制 |
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
通讯线路终端设备保护 / 通讯机房设备保护 |
|
. |
|

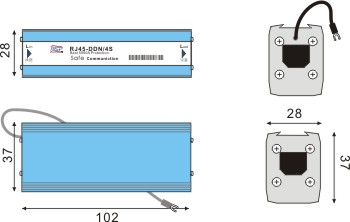

产 品 尺 寸 |
|
|
|
. |
|

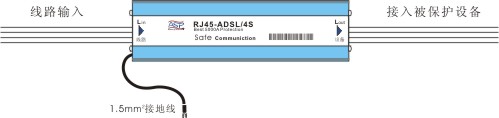

安 装 示 意 图 |
|
|
|
|
|

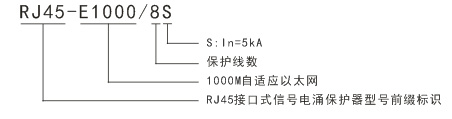

RJ45-E1000/8S
|
|
|
RJ45-E1000/8S网络信号电涌保护器依据IEC、GB标准设计和制造。产品的接口为标准RJ45接口，适用于1000M自适应以太网网络设备，如终端PC网卡、网络交换机、集线器等的网络线路雷击及浪涌电压保护。本系列产品最大放电电流
（8/20μS）可达10kA，传输特性1000Mbps，插入损耗低，可选配固定组件
FCS-02用于35mm导轨安装，且无需维护，满足于各类网络设备及网络数据传输防雷和过电压保护的要求。
-
网络线路浪涌过电压保护
-
1000M自适应
-
最大放电电流（8/20μS）可达10kA
-
反应速度:10-12秒级
-
两端两对RJ45接口插座
-
限制电压低
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号
|
RJ45-DDN/4S
|
|
|
|
|
SPD端口
|
两端口 |
|
|
|
|
SPD类别
|
组合型
|
|
|
|
|
额定负载电流 IL
|
0.5A |
|
|
|
|
最大持续运行电压 Uc |
8V |
|
|
|
|
标称放电电流
In(8/20μs)
|
5kA
|
|
|
|
|
最大放电电流
Imax(8/20μs)
|
10kA
|
|
|
|
|
限制电压
|
15V
|
|
|
|
|
最大传输速率
|
1000Mbps
|
|
|
|
|
插入损耗 |
<0.5dB(250M/线)
|
|
|
|
|
保护线路(RJ45) |
1,2,3,4,5,6,7,8 |
|
|
|
|
外壳防护等级
|
IP20 |
|
|
|
|
失效机制 |
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
终端PC网卡、集线器、网络交换机等网络设备接口电涌保护 |
|
. |
|

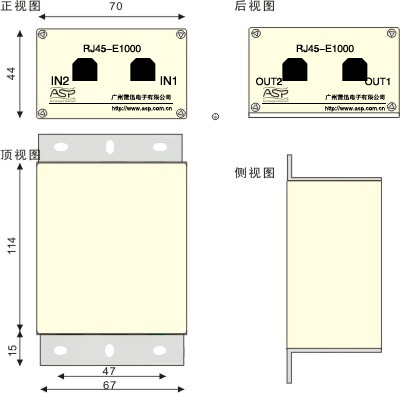

产 品 尺 寸 |
|
|
|
. |
|
安 装 示 意 图 |
|
|
|
|
|
RJ45-E系列10/100M网络线路电涌保护器
|
|
|
RJ45系列网络防雷器依据 IEC
通讯网络防雷器的标准设计，适用于10BASE
T或10/100M 自适应
以太网的防雷保护，产品的接口形式为
标准RJ45接口，保护线路 1，2，3，6
或1-8线。即插即用，安装 维护极为便捷。
通流容量高达5kA，反应时间皮秒级充分保护，
采用最新SIDACTOR
半导体器件，适用高速互联网络的雷击以及浪涌保护。
-
网络线路浪涌过电压保护
-
放电电流10kA
-
高速反应（10-12秒）
-
限制电压低
-
RJ45
两端水晶插座
-
10/100M自适应
-
两级对地雷电泄放电路
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
RJ45-E100/4S |
|
SPD端口
|
两端口 |
|
SPD类别 |
复合型 |
|
最大持续运行电压 Uc |
8V |
|
限制电压
|
15V |
|
额定负载电流 IL
|
500mA |
|
标称放电电流
In(8/20μs)
|
5kA/线 |
|
最大放电电流
Imax(8/20μs)
|
10kA |
|
保护线路
|
1,2,3,6线 |
|
最大传输频率
|
155Mbps |
|
插入损耗 |
<0.5dB |
|
外壳防护等级
|
IP20 |
|
失效机制 |
通讯线路对地短路或断开 |
|
|
. |
|
产 品 适 用 范
围 |
|
终端PC网卡电涌保护
其它网络设备接口电涌保护 |
|
. |
|
产 品 尺 寸 |
|
|
|
. |
|

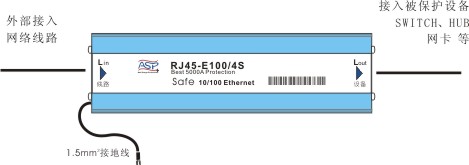

安 装 示 意 图 |
|
|
|
|
|

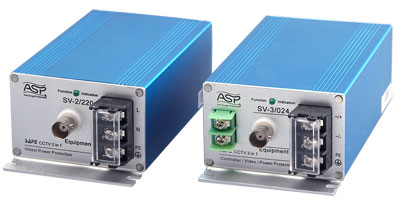

SV系列视频监控摄像机电涌保护器
|
|
|
|
SV系列多功能CCTV防雷器是依据IEC防雷要求和CCTV监视摄像机的具体应用而设计，适用于交/直流
供电、具备（或不具备）云台控制端口的监视摄像机防雷保护，多功能一体化设计，降低了保护成本
和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。
SV 系列的所有保护功能均按
最大通流容量10kA设计，并采用两级串联式联动式保护，可以充分
全面保护CCTV监视设备。
SV-3/220 3合1 CCTV防雷器：
保护220VAC交流供电、监视器视频/音频信号/云台控制线路
SV-2/220 2合1 CCTV防雷器：
保护220VAC交流供电、监视器视频/音频信号
SV-3/024 3合1 CCTV防雷器：
保护6-24V直流供电、监视器视频/音频信号/云台控制线路
SV-2/024 2合1 CCTV防雷器：
保护6-24V直流供电、监视器视频/音频信号
通过欧洲CE认证。专利产品，仿冒必究！专利号：200430080091.1
-
多功能浪涌过电压保护
-
放电电流10kA
-
2合1 或
3合1 设计
-
低损耗
-
高速反应（10-12秒）
-
电源防雷失效LED指示
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
SV-3/220 |
SV-2/220 |
SV-3/024 |
SV-2/024 |
|
功能
|
视频/电源/控制
|
视频/电源 |
视频/电源/控制 |
视频/电源 |
|
失效指示
|
当面板(LINE IN
面的Function
Indication)指示灯熄灭时，表示已失去防雷功能。 |
|
电源保护参数 |
|
最大持续运行电压 Uc
|
320V
|
40V |
|
限制电压
|
700V
|
75V |
|
最大放电电流
Imax(8/20μs)
|
10kA |
10kA |
|
视频/音频保护参数 |
|
最大持续运行电压 Uc
|
8V |
|
限制电压
|
15V |
|
最大放电电流
Imax(8/20μs)
|
10kA |
|
最大传输速率
|
10MHz |
|
插入损耗 |
<0.2dB |
|
云台控制信号系统保护参数(仅SV-3具备) |
|
最大持续运行电压 Uc
|
8V |
- |
8V |
- |
|
限制电压
|
15V |
- |
15V |
- |
|
最大放电电流
Imax(8/20μs)
|
10kA |
- |
10kA |
- |
|
最大传输速率
|
10MHz |
- |
10MHz |
- |
|
插入损耗 |
<0.2dB |
- |
<0.2dB |
- |
|
|
. |
|
产 品 适 用 范
围 |
|
带云台摄像机防护(SV-3/***)
不带云台摄像机防护(SV-2/***)
其它类似信号处理设备防护 |
|
. |
|

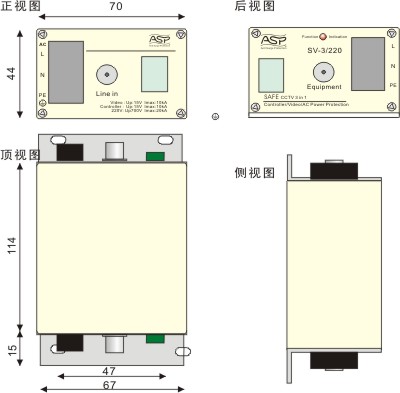

产 品 尺 寸 |
|
|
|
. |
|

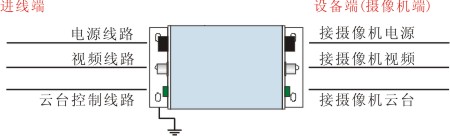

安 装 示 意 图 |
|
|
|
|
|
Coax系列视频/射频线路电涌保护器
|
|
|
Coax系列同轴通讯信号电涌保护器依据IEC与国家标准设计，分为
F头、N头、BNC头等同轴
接口，适用于有线电视、公共电视、
仪器、监控等系统以及视频点播系统等同轴通讯设备，
专用于设备端的雷击及浪涌保护，安装便捷，无需维护，反应速度皮秒级，低插损。
-
35mm标准导轨安装
-
放电电流可达10kA
-
两端口两级电涌保护
-
低电压保护水平
-
高速反应（10-12秒级）
-
N/F10/BNC
FM/FF双向接口
-
微插入损耗 <0.2dB
|
|
|
|
. |
|
命 名 规
则 |
|
 |
|
. |
|
产 品 性
能 参 数 |
|
型号 |
CoaxB-TV/S
|
CoaxN-CATV/S |
|
SPD端口 |
两端口 |
两端口 |
|
SPD类别
|
组合型
|
组合型 |
|
接口形式
|
B/NC FM |
F头 F/F |
|
最大持续运行电压 Uc
|
8V |
80V |
|
标称放电电流
In(8/20μs)
|
5kA
|
5kA |
|
最大放电电流
Imax(8/20μs)
|
10kA
|
10kA |
|
额定负载电流 IL
|
500mA |
500mA |
|
限制电压
|
15V
|
600V |
|
最大传输速率 |
10Mbps
|
1Gbps |
|
匹配阻抗
|
75Ω
|
75Ω |
|
插入损耗 |
<0.2dB
|
<0.2dB |
|
|
. |
|
产 品 适
用 范 围 |
|
公共有线电视终端及放大器等设备防护
监控系统视频处理设备防护
同轴网络信号设备防护
其它视频信号设备防护 |
|
. |
|

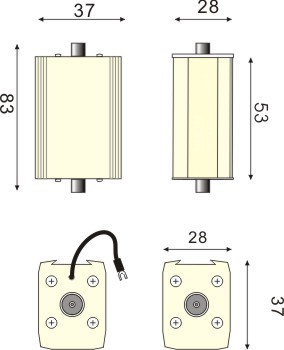

产 品 尺
寸 |
|
|
|
. |
|

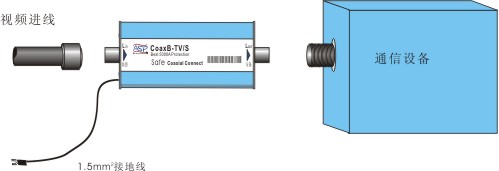

安 装 示
意 图 |
|
|
|
|
|

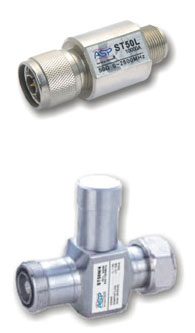

ST系列天馈线路电涌保护器
|
|
|
ST系列同轴通信信号防雷器依据IEC
通讯防雷器的标准设计。
适用于无线通讯设备的通讯信号防雷保护，产品的接口形式为BNC/TNC/L16/SL16公母接头，安装维护极为便捷,通流容量高达10kA，而损耗低达0.2dB。
-
高频通讯信号线路电涌保护
-
放电电流10-100kA
-
接口形式可任意选择
-
功率可任意选择(<2000W)
-
2GHz高频传输
-
寿命长
-
F/M
F/F 接口
-
微插入损耗<0.2dB
-
匹配阻抗可任意选择
-
频率可任意选择（<2.0GHz）
|
|
. |
|

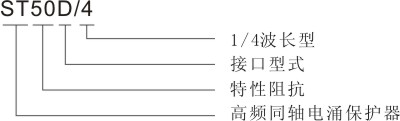

命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
ST50N |
ST50L |
ST50SL |
ST50T |
ST50B |
ST75F |
ST50N/4 |
ST50D/4 |
|
SPD端口
|
两端口 |
|
SPD类别
|
电压开关型 |
1/4波长型 |
|
接口形式
|
N
FM |
L16 FM |
SL FM |
TNC FM |
BNC FM |
F头 F/F |
N
FM |
DIN7/16 FM |
|
匹配阻抗
|
50
|
50
|
50
|
50
|
50
|
75 |
50
|
50 |
|
最大容许功率
|
300W |
300W |
300W |
300W |
300W |
300W |
400W |
700W |
|
标称放电电流In(8/20μs)
|
10kA
|
10kA
|
10kA
|
10kA
|
10kA
|
10kA
|
50kA
|
50kA |
|
最大放电电流Imax(8/20μs)
|
20kA
|
20kA
|
20kA
|
20kA
|
20kA
|
20kA |
100kA
|
100kA |
|
限制电压
|
600V
|
600V
|
600V
|
600V
|
600V
|
600V
|
600V
|
600V |
|
驻波比
|
<1.2 |
<1.2 |
<1.2 |
<1.2 |
<1.2 |
<1.2 |
<1.2(典型值1.08) |
|
插入损耗 |
<0.2dB
|
<0.2dB
|
<0.2dB
|
<0.2dB
|
<0.2dB
|
<0.2dB
|
<0.1dB |
|
频率范围 |
0-2.0GH |
800-960MHz &
1700-2000MHz |
|
|
. |
|
产 品 适 用 范
围 |
|
网络信号无线发射与接口设备防护
工控信号无线发射、接收设备防护
卫星电视接收设备防护
监控信号无线发射、接收设备防护
其它无线通讯设备的防护
其它射频信号设备的防护 |
|
. |
|

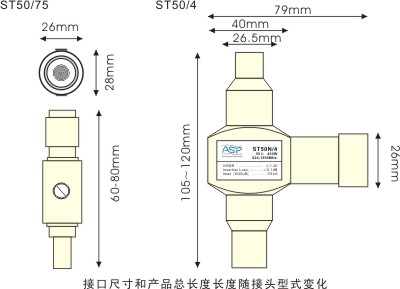

产 品 尺 寸 |
|
|
|
. |
|

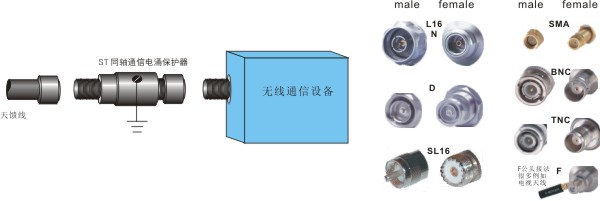

安 装 示 意 图 |
|
|
|
|
|
M系列后级电涌保护模块
|
|
|
|
XP随心系列的后级电涌保护模块M系列符合
IEC及国标 GB 规定的设备端电涌保护器要求。
M系列(除M**N外)电涌保护模块可适用于任何一款XP随心系列底座。
M系列随心模块均可免工具维护，按照接口形式和保护电压区分规格。 |
|
通过欧洲CE认证。专利产品，仿冒必究！专利号：200420047844.3
|
-
信息系统线路电涌过电压设备端保护
-
高速设计，适用 100Mbps传输
-
快速反应，反应速度10-12秒级
-
适用于各种XP随心系列底座
-
可单独作为末级防护使用
-
多种接口标准化模块设计
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
|
|
|
|
|
|
06V |
24V |
48V |
170V |
|
限制电压
|
限制电压
|
限制电压
|
限制电压 |
|
M(**)E |
RJ45接口各种宽带网络保护 |
125Mbps |
<15V
|
-
|
-
|
- |
|
M(**)T |
RJ11/45接口各种通讯线路保护 |
10Mbps
|
<15V
|
<45V
|
<75V
|
<250V |
|
M(**)B |
BNC接口的视频信号保护 |
16MHz
|
<15V
|
-
|
-
|
- |
|
M(**)F |
F10接口各种信号保护 |
16MHz
|
<15V
|
-
|
-
|
- |
|
M(**)S |
SMA接口各种信号保护 |
16MHz
|
<15V
|
-
|
-
|
- |
|
M(**)C |
接线型接口的各种信号保护
|
10MHz
|
<15V
|
<45V
|
<75V
|
<250V |
|
M(**)N |
配合XP35B对各种信号保护 |
10MHz
|
<15V
|
<45V
|
<75V
|
<250V |
|
型号
|
M系列电泳保护模块 |
|
典型适用系统 |
各类信息系统
|
|
标称放电电流
In(8/20μs) |
500A |
|
最大负载电流
Imax(8/20μs) |
500mA |
|
插入损耗 |
<0.5dB |
|
|
. |
|
产 品 适 用 范
围 |
|
M系列模块配合XP19系列底座适用于信息系统机房设备的雷击与过电压保护
M系列模块配合XP35系列底座适用于单口或接口数量较少的信息系统设备的雷击与过电压保护
|
|
|
M系列模块与XP19组合主要应用于：
1.监控机房矩阵，硬盘录相机的防护
2.计算机机房交换机的防护
3.程控电话机房交换机的防护
4.消防机房控制主机的防护
5.安全防范，智能楼宇机房主机的防护
6.工业自动控制机房主控设备的防护
|
|
|
M系列模块与XP35组合主要应用于：
1.网络线路电涌保护
2.视频线路电涌保护
3.控制线路电涌保护
4.通讯线路电涌保护 |
|
|
. |
|

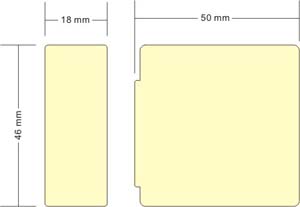

产 品 尺 寸 |
|
|
|
. |
| |
|
|
|

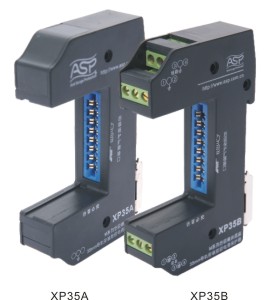

XP35A/B 标准导轨安装式前级电涌保护底座
|
|
|
 |
XP35系列35mm标准导轨(EN50022/DIN46277-3)式前级电涌保护器符合IEC及国标GB规定的入户端电涌保护器要求，其中XP35B配有独立的进出线接线端子，可配合直通型模块单独作为纯前级电涌保护器应用于线路入户端的电涌保护，或者配合M系列全部电涌保护模块应用于设备端的电涌保护。
XP35A:本身不具备线路输入输出端子，必须配合具有输入输出功能的M系列电
XP35A:涌保护模块使用。不可配合M**N系列模块使用。
XP35B:4线输入4线保护输出，可配合任意M系列模块使用。
通过欧洲CE认证。专利产品，仿冒必究！专利号：200420047844.3
|
|
. |
|

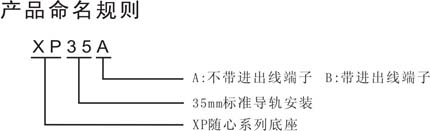

命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
XP35A |
XP35B |
|
典型适用系统 |
各类信息系统 |
各类信息系统 |
|
最大持续运行电压 Uc |
180V |
180V |
|
标称放电电流
In(8/20μs)
|
5kA |
5kA |
|
最大放电电流
Imax(8/20μs) |
10kA |
10kA |
|
最大负载电流 IL |
500mA |
500mA |
|
最大传输速率(四线) |
100Mpbs |
100Mpbs |
|
插入损耗 |
<0.5dB |
<0.5dB |
|
保护线路接口 |
无 |
四线输入+四线输出 |
|
|
. |
|
产 品 适 用 范
围 |
|
XP35与M系列模块组合适用于单口或接口数量较少的信息系统设备的雷击与过电压保护其主要应用于：
1.网络线路电涌保护
2.视频线路电涌保护
3.控制线路电涌保护
4.通讯线路电涌保护 |
|
. |
|

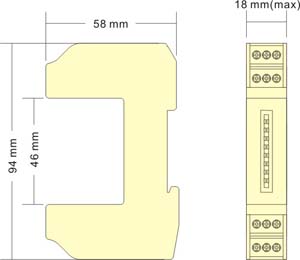

产 品 尺 寸 |
|
|
|
. |
|

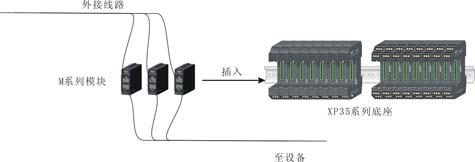

安 装 示 意 图 |
|
|
|
|
|

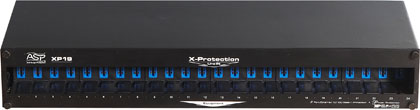

XP19P/N 标准机架式前级电涌保护底座
|
XP19P/N标准机架式前级电涌保护底座
|
|
|
|
XP19系列19英寸标准机架式前级电涌保护底座符合
IEC
及国标GB规定的入户级电涌保护器要求。配合M系列(除M**N外)电涌保护模块应用于设备端的电涌保护。
XP19系列可免工具维护，安装片可以
90
度旋转用于挂墙式安装，其中XP19N允许售后升级为带有电源保护的XP19P。
通过欧洲CE认证。专利产品，仿冒必究！专利号：200420050442.9
|
|
. |
|
命 名 规 则 |
|
 |
|
. |
|
产 品 性 能 参
数 |
|
型号 |
XP19P |
XP19N |
|
典型适用系统 |
各类信息系统集成 |
各类信息系统集成 |
|
最大持续运行电压 Uc |
180V |
180V |
|
限制电压 Up |
<280V |
<280V |
|
标称放电电流
In(8/20μs)
|
5kA |
5kA |
|
最大放电电流
Imax(8/20μs) |
10kA |
10kA |
|
最大负载电流 IL |
500mA |
500mA |
|
最大传输速率(四线) |
100Mbps |
100Mbps |
|
插入损耗 |
<0.5dB |
<0.5dB |
|
电源电涌保护特性
|
|
限制电压 |
<800V |
-
|
|
标称放电电流 |
5kA |
- |
|
最大允许功率 |
2000W |
- |
XP19系列标准配置型号产品说明：
1．
机架式网络保护线路(含模块):
XP19P-24E （24口
100M网络保护，1路电源保护）
XP19N-24E （24口 100M网络保护）
2． 机架式电话保护线路(含模块):
XP19P-24T （24口
电话保护，1路电源保护） XP19N-24T
（24口 电话保护）
3． 机架式视频保护线路(含模块):
XP19P-24B （24口
视频保护，1路电源保护） XP19N-24B
（24口 视频保护） |
|
. |
|
产 品 适 用 范
围 |
|
XP19系列配合M系列模块适用于信息系统机房设备的雷击与过电压保护，M系列模块的选择要根据被保护线路的接口形式和协议确定，可在设备最终定位后在线调整模块的位置和数量。 |
|
|
1.监控机房矩阵，硬盘录相机的防护
2.计算机机房交换机的防护
3.程控电话机房交换机的防护
4.消防机房控制主机的防护
5.安全防范，智能楼宇机房主机的防护
6.工业自动控制机房主控设备的防护
|
|
|
 |
|
|
. |
|

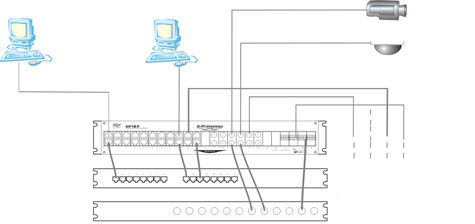

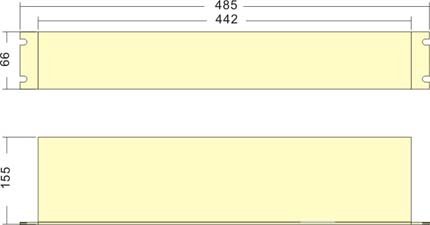

产 品 尺 寸 |
|
|
|
. |
|
安 装 示 意 图 |
|
|
|
|
|
