产品简介:

温湿度控制器,主要应用于需要对被测环境进行自动温湿度调节的场合,用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制,显示方式为数码管显示。

产品详情

一、产品概述

温湿度控制器,主要应用于需要对被测环境进行自动温湿度调节的场合,用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制,显示方式为数码管显示。

二、基本功能:

2.1 温度测量范围:0℃~+60℃ ±2℃;

2.2 湿度测量范围:相对湿度RH: 20%~90% 精度±5%RH;

2.3 控制方式:温度采用上、中、下限和回差控制,湿度采用上、下限控制,参数均可设置;

2.4 输出控制类型:72尺寸三组继电器触点,分别为二路加热和一路排风,48尺寸二组继电器触点,分别为一路加热和一路排风,每路上限负载AC250V /3A,均为无源输出。

三、技术指标:

3.1 电源:AC 220V±20%

3.2 工作环境:温度:-25℃~+55℃,相对湿度:<95%RH

3.3 控制设定范围:温度:0℃~50℃,相对湿度:50%RH~99%RH

3.4 本机功耗:<3W

3.5自检功能:若数码管显示“––––”,则为检测到传感器故障或没接传感器;

四、工作原理:

4.1 温度控制:

当被测环境温度低于设定温度下限时,本仪器启动电加热设备开始加温,此时加热指示灯亮,温度升至高温设定值时,停止加温。

当被测环境温度高于设定温度上限(超温)时,本仪器启动降温设备(如风机或空调)开始降温,此时排风指示灯亮,温度降至比上限温度设定值低回差值时,即:W测≤W上限-回差,停止降温。

4.2 湿度控制:

当被测环境湿度超过设定湿度上限时。除湿工作启动,直至湿度低于设定下限值为止。

4.3 手动/自动控制:

        当按下“手动/自动”按键后,本控制器无条件执行加热操作;再次按下该按键,控制器切入自动控制状态。

五、尺寸与接线:

5.1 产品尺寸

外型代号

外型尺寸

(mm)

开孔尺寸

(mm)

最小安装距离

总长(mm)

水平(mm)

垂直(mm)

72

72*72

67*67

72

72

80

48

48X48

45*45

48

48

80

5.2端子接线图

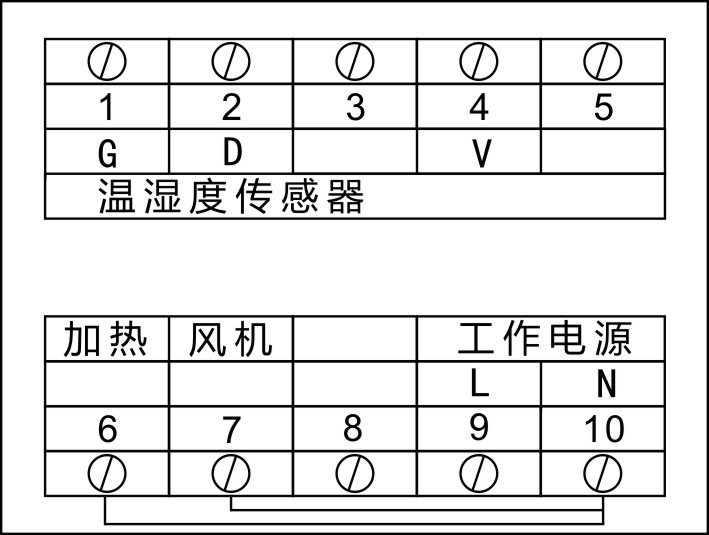

 48X48开孔式接线图

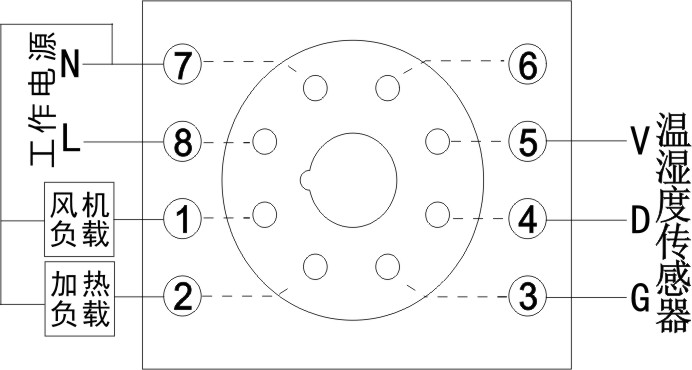

 48X48导轨式接线图

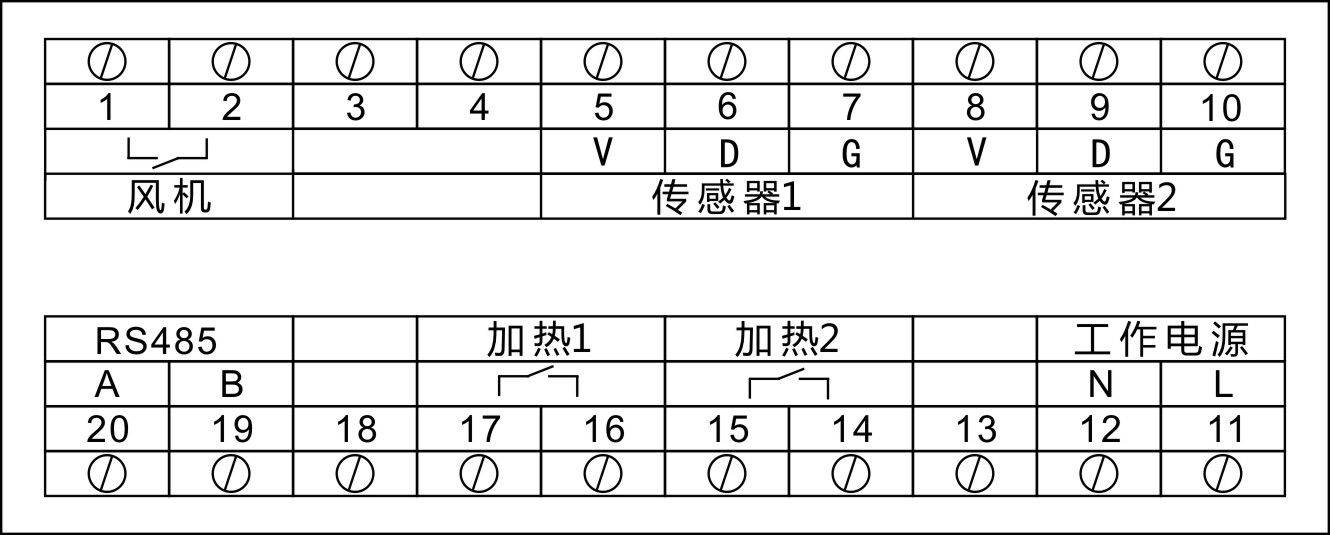

 72X72开孔式接线图

(注1:48尺寸测量一路温湿度,72尺寸测量两路温湿度)

(注2:48尺寸无通讯,72尺寸可附带RS485通讯)
